隨著光電技術的發展，自由空間光隔離器在有源光器件中的使用越來越廣泛，其主要功能是允許正向光無損耗地通過，同時阻擋反射光進入有源芯片，從而使發光或增益有源光器件能夠穩定輸出，如：LD，SOA，SLD等。從上世紀末開始逐步商用的光隔離器技術主要分為兩大類：偏振相關光隔離器和偏振無關光隔離器。偏振相關光隔離器要求正向輸入光為線偏振光，且偏振方向固定，此類隔離器通常由一個輸入端起偏元件，一個法拉第旋光器和一個輸出端檢偏元件組成，反射光通常被起偏或檢偏元件吸收或反射出正向光路，從而達到隔離反射光的目的；偏振無關光隔離器不限定輸入光的偏振態，允許任意偏振態的正向光無損耗通過，同時使反射光偏離正向光路，不能進入有源光芯片，從而達到隔離反射光的目的。在過去20多年中，商用的偏振無關光隔離器僅有楔形雙折射晶體的設計方案，此設計方案僅可用于平行光路的反射光隔離；深圳市福瑞貝斯光電科技有限公司于2020年底推出了可用于匯聚光路的偏振無關光隔離器（XFSI），填補了自由空間光隔離器在這一領域的應用空白，并于2021年向市場批量供貨。
當光源輸出為線偏振態且偏振方向固定時（如：LD），可以選擇偏振相關光隔離器；當光源輸出為低消光比（如：SLD）或輸出偏振態不固定（如：SOA）時，其光隔離器方案需要選擇偏振無關光隔離器。在光有源器件的偏振無關光隔離器耦合光路設計時，由于在過去20多年僅有適用于平行光路的楔形雙折射晶體方案，因此只能選擇將隔離器置于兩個準直透鏡之間的方案，如圖一，
圖一：偏振無關/平行光自由空間隔離器耦合光路設計
而福瑞貝斯的創新型偏振無關/匯聚光自由空間隔離器，使光有源器件的偏振無關光隔離器耦合光路設計簡化為圖二，減少一個透鏡，將隔離器置于光纖和透鏡之間。
圖二：偏振無關/匯聚光自由空間隔離器耦合光路設計

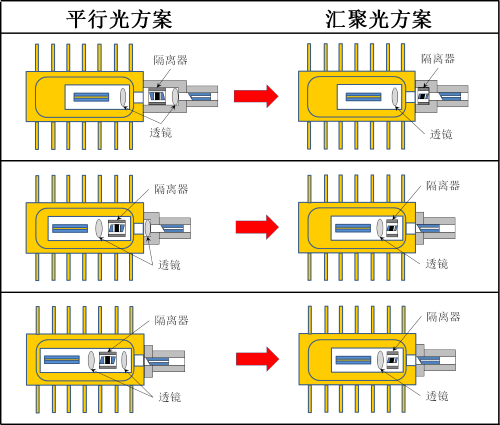

在光器件的具體實施案例中，傳統的平行光方案通常有圖三左側所示3種結構，如采用福瑞貝斯的創新型匯聚光隔離器方案，可以將設計簡化為右側所示結構?？梢詼p少一個透鏡，同時將封裝工藝非常不穩定的“隔離器+透鏡+適配器一體化”和“透鏡+適配器一體化”方案簡化為成熟穩定的“隔離器+適配器一體化”或“單獨適配器”。而且，此設計變更可以更好地滿足器件小型化的市場需求。
圖三：具體實施例對比
對比平行光設計方案和匯聚光設計方案，平行光方案的耦合光路設計包括4個零部件（輸入波導，2個透鏡，輸出波導），匯聚光方案包括3個零部件（輸入波導，1個透鏡，輸出波導）。注：隔離器等效于平行玻璃板，僅產生光路的平移，因此不計入耦合零部件。在進行光路耦合時，每一個零部件的擺放位置和角度都需要進行控制，才能達到最佳耦合效率，因此更多零部件的平行光方案需要控制更多的零部件自由度。而在實際的自動調光設備的設計中，更多自由度意味著更復雜的算法，更低的調光效率，以及更昂貴的設備成本，因此實際調光設備開發中不得不在光學性能（耦合效率）和綜合成本（設備成本，生產效率）之間做出平衡，市場上成熟的針對透鏡耦合的自動調光設備的最復雜方案也僅為6維自動調光（不含手動）。而6維自動調光不足以實現平行光設計方案的最佳耦合，因此不得不用精確控制零部件公差和裝配誤差來替代對更多調光自由度的需求，以得到更好的耦合效率，但是無法達到最佳耦合效率，且最終耦合效率受零部件公差和裝配誤差影響較大，生產制程不穩定。如果采用匯聚光方案，6維調光充分滿足耦合調光的自由度需求，可以在不嚴格控制零件公差及裝配誤差的情況下穩定達成最佳耦合效率。
為了準確評測匯聚光設計的耦合效率，耦合光路設計采用SMF-28e單模光纖作為輸入和輸出波導，以提供理想圓光斑，并選擇光器件行業常規的8°斜拋角結構，以及一個非球透鏡，如圖四。
圖四：匯聚光耦合效率測試光路（無隔離器）

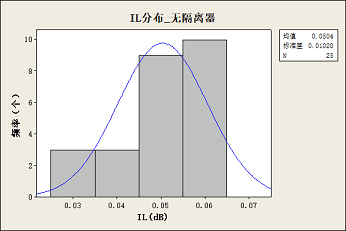

然后在我司開發的半自動調光設備上進行耦合調光，可以穩定實現最佳耦合，實測耦合效率為99%左右，如圖五。而平行光設計方案的耦合效率受零部件公差和裝配誤差影響較大，因此無法得到確定的耦合效率分布。
圖五：匯聚光耦合IL統計
然后將匯聚光隔離器插入測試光路，評測匯聚光隔離器耦合效率（IL），PDL和隔離度（ISO），如圖六。
圖六：有隔離器光路設定

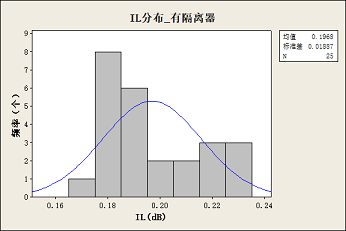

在半自動調光設備上耦合調光的結果可以穩定達成約95%左右的耦合效率（IL約為0.2dB左右），如圖七。

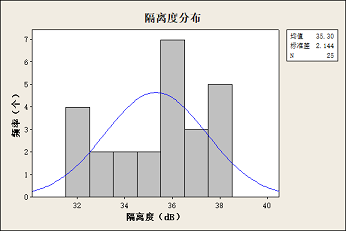

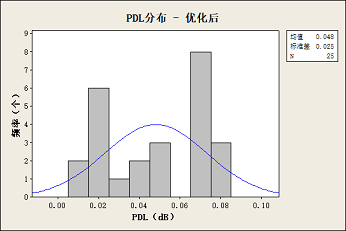

圖七：匯聚光隔離器測試結果
根據上述設計方案及測試數據對比，可以看到相較于平行光路設計，匯聚光路設計可以提供更高更穩定的耦合效率，更小更簡潔的產品結構，以及更穩定的生產制程和合格率。
深圳市福瑞貝斯光電科技有限公司的偏振無關/匯聚光自由空間光隔離器給偏振無關光器件設計提供的這個更優解決方案，目前已經在光通訊行業的100G ZR（SOA+PIN）和400G ZR，傳感行業的SLD和激光雷達的FMCW+SOA方案上評測，且已批量發貨。我們可以向客戶提供隔離器產品及調光工藝的全套交鑰匙工程，幫助客戶快速完成產品開發。
